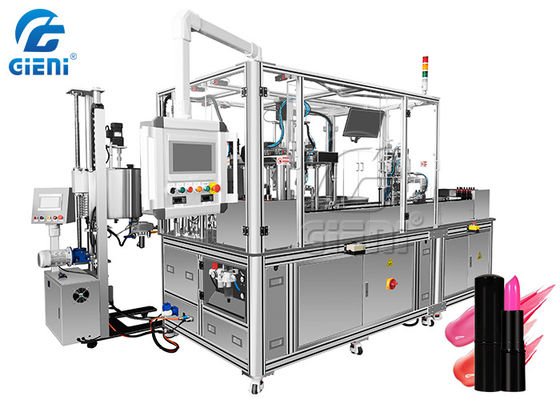

Máquina de rellenar de la barra de labios del silicón del pistón 1000PCS/H

MÁQUINA DE MOLDEO DE LABIAL DE SILICONA COMPLETAMENTE AUTOMÁTICA GLU-1300

Marco
1, Base de aluminio, tratamiento de superficie de acero cromado.
2, Cubierta de placa SUS en la superficie, armario de control y puerta de acero inoxidable.
3, Ruedas para el movimiento de la máquina y pies para el bloqueo. La estación de carga de material se puede quitar y transportar.
4, Perfil de aluminio estándar Euro para el marco de protección.
5, Puerta de PE.

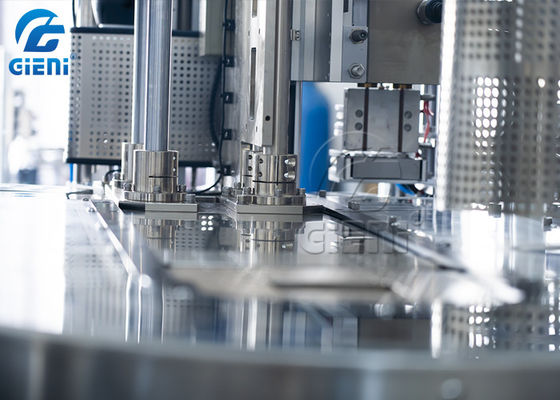

Sistema de accionamiento de la mesa

1, Técnica de importación y rieles anulares, más 28 juegos de moldes de sujeción de caucho de silicona (proceso de anodizado).
2, El control de elevación de la estación adopta un módulo accionado por servo.
3, 112 piezas de molde de caucho de silicona con cubierta de placa de acero inoxidable.
4, Parte de accionamiento completamente sellada, parte de enfriamiento con doble capa de conservación del calor y sellada.

Dispositivo de precalentamiento

1, Compuesto por 2 unidades de pistola de aire caliente de la marca LEISTER, la velocidad de soplado y la velocidad de calentamiento son ajustables.
2, El cilindro controla la subida/bajada de la pistola de aire caliente.
3, Volante para ajustar la altura.
4, El tiempo de soplado de aire caliente es ajustable.
5, PID muestra la temperatura (con ventilador de aire, control de velocidad)

Máquina de llenado (2 unidades)

1, Llenador móvil (2 boquillas), motor paso a paso dual para controlar individualmente el volumen de llenado de cada boquilla; función de mezcla en 2º paso.
2, Tanque de 20L, sistema de limpieza exterior.
3, Precalentamiento de la 2ª boquilla, función de recogida a granel.
4, Tanque con función de calentamiento por aceite, controla con precisión la temperatura a granel.
5, Adopta tubería de doble capa para transferir el material a granel.
6, Bomba de engranajes accionada por servomotor (Tecnología italiana)
7, El cilindro controla el interruptor de la válvula de aguja
8, Motor de CA acciona el agitador
9, Sistema eléctrico de control PLC
10, La parte de control compuesta por pantalla táctil y botones.

Sistema de movimiento de la boquilla

1, El cilindro de aire controla el encendido/apagado de la boquilla
2, El cilindro de aire controla la boquilla hacia atrás/adelante
3, El tubo calefactor calienta la boquilla
4, Bandeja de recogida de material a granel de material SUS
5, El cilindro de aire controla el movimiento horizontal de la bandeja de material.

Dispositivo de recalentamiento

1, Consta de LEISTER (Importado de Suiza)
2, Control de altura del calentador mediante volante
3, Ajuste de temperatura en la pantalla táctil, ajuste manual del volumen del ventilador.

Unidad de refrigeración
1, Dispositivo de refrigeración de tipo circulación de agua separado.
2, Rango de temperatura máx. -20 ℃.
3, Compresor de 6Hp
4, Control y visualización digital de la temperatura.
5, Gas freón refrigerante R404A
6, Túnel de refrigeración instalado debajo de la mesa.
7, Adopta tubería para hacer circular el aire frío.
8, Material aislante de doble capa fuera del túnel de refrigeración.

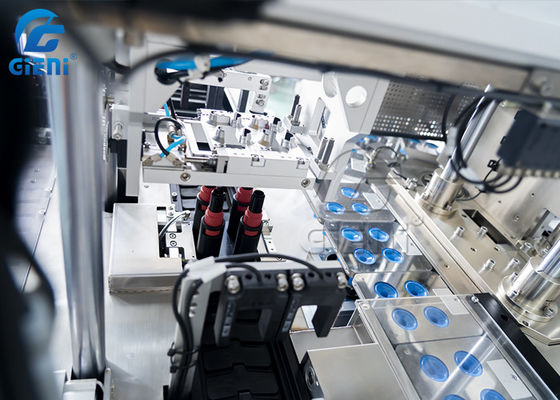

Unidad de descarga

1, El módulo industrial de alta precisión controla el movimiento en la dirección Y/X y la subida/bajada.
2, Agarrador del contenedor 4 piezas.
3, El cilindro rotativo controla la rotación del agarrador.
4, El cilindro de aire controla la subida/bajada del sistema de vacío.
5, Sistema de vacío de dos etapas para liberar el labial del caucho de silicona. El agarrador es intercambiable (autopatente). No es necesario cambiar la estación de vacío cuando el tamaño del labial está entre 8 mm y 17,1 mm (diámetro). La tensión de agarre es ajustable.
6, Transportador de material plástico para transferir moldes.
7, Transportador tipo cadena TT para transferir el molde del contenedor de labial.

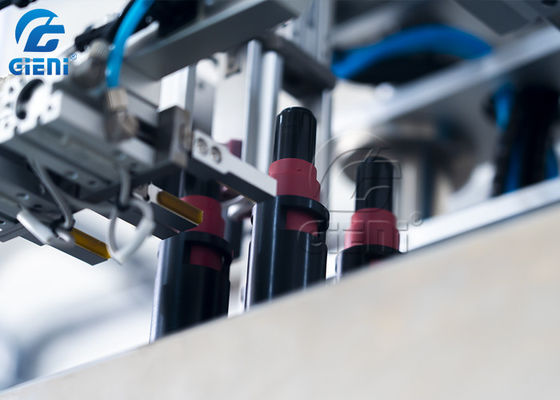

Unidad de atornillado

1, El cilindro de aire controla el encendido/apagado del agarrador.
2, Puede cambiar el caucho de silicona en el agarrador.
3, El servomotor controla la rotación del agarrador.
4, El control de par controla la rotación y la caída del labial.
5, La liberación podría ser semiautomática o automática.

Dispositivo de control electrónico
1, Mitsubishi (FX5U) - Fabricado en Japón
2, Pantalla táctil Weinview de 10 pulgadas – Fabricada en Taiwán
3, Servomotor Mitsubishi – ¿Fabricado en Japón?
4, Riel anular – Tecnología italiana, Fabricado en China
5, Cilindro Air tac – Fabricado en Taiwán
6, Generador de vacío Alberts. – Fabricado en Alemania
7, Motor JSCC – Fabricado en Taiwán
8, Ventilador – Fabricado en Taiwán
9, Módulo de temperatura – Fabricado en Corea
